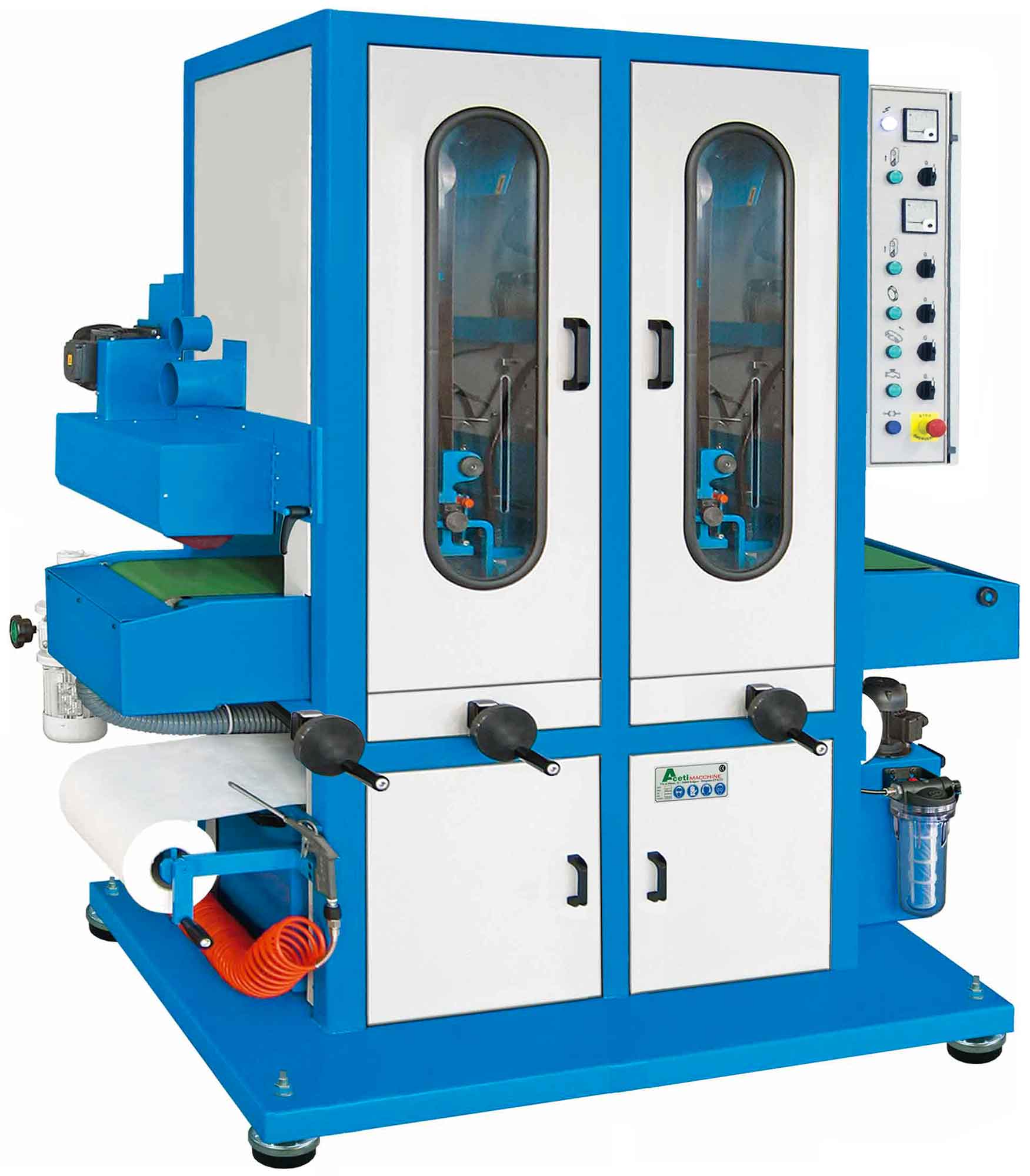

Satinovací pásová bruska na rovné plochy pro mokré broušení – 3 brusné jednotky

Pneumatické napínání brusného pásu (č.3)

Pneumatické napínání brusného pásu se provádí pomocí pneumatického pístu, který udržuje konstantní napětí pásu a zabraňuje obsluze v kontrole a provádění napínání během zpracování. Umožňuje také rychlou výměnu brusných pásů, což je zvláště užitečné při operacích vyžadujících časté změny pro dosažení jemné povrchové úpravy. Seřízení pásu se provádí před strojem pomocí imbusového klíče, vloženého do štěrbiny okna dvířek, který působí na šroub s jemným závitem umožňující přesné nastavení centrování pásu.

Jednotka pro úpravu stlačeného vzduchu

Jednotka pro úpravu stlačeného vzduchu se skládá ze vzduchového filtru, regulátoru tlaku a bezpečnostního elektromagnetického ventilu, který zastaví stroj v případě selhání dodávky stlačeného vzduchu.

Nízkonapěťový elektrický panel

Nízkonapěťový elektrický panel je umístěn na přední straně stroje, aby usnadnil obsluze ovládání stroje během zpracování. Je vybaven ampérmetrem pro zobrazení tlaku broušení, tlačítkem pro odblokování motorové brzdy, voličem brusného pásu, voličem posuvu, voličem chladicího systému, uzamykatelným hlavním vypínačem, tlačítkem nouzového zastavení, bezpečnostním spínačem dveří a ochranou proti opětovnému spuštění v případě výpadku proudu proti neočekávaným startům.

Elektromotor s mechanickou brzdou (č.3)

Elektromotor brusného pásu je vybaven mechanickou brzdou pro okamžité zastavení stroje jak v případě nouze, tak při běžném vypnutí stroje, což zaručuje vyšší bezpečnost obsluhy.

Nastavitelná rychlost posuvu

Dopravní pás je poháněn převodovým motorem s mechanickým variátorem pro nastavení rychlosti posuvu dílů od 1 do 10 m/min.

Dmychadlo dopravního pásu

Ofukovací zařízení připojené k systému stlačeného vzduchu vytváří vzduchovou clonu užitečnou pro čištění a sušení dopravního pásu během zpracování.

Zařízení pro chladicí kapalinu

Systém chladicí kapaliny (voda + brusný olej) je vybaven sběrnou nádrží o objemu 150 litrů, elektrickým čerpadlem pro nepřetržitou recirkulaci do stroje, trojitým filtračním systémem pro maximální čištění chladicí kapaliny před opětovným použitím.

Kanystr s aditivem pro broušení (5 lt)

5litrový kanystr s olejovo-aditivním koncentrátem specifickým pro broušení, s vysokou chladicí schopností obráběných dílů a mazáním mechanických částí. Užitečný při prvním spuštění stroje pro mokré zpracování. Přidává se v poměru 2-3 % ke standardní vodovodní vodě nalité do sběrné a recirkulační nádrže stroje.

Mycí zařízení

Pistole připojená k nádrži chladicího systému je užitečná pro mytí a každodenní čištění stroje.

Ukazatel polohy (č.3)

Indikátor polohy s citlivostí na setiny milimetru (0,01 mm) je nezbytný pro přesné nastavení brusného kroku a zároveň užitečný pro nastavení výšky stroje na základě tloušťky zpracovávaného dílu. Při změně tloušťky je nutné působit na ruční kolečko, které provádí pohyb brusné jednotky vzhledem k dopravnímu pásu.

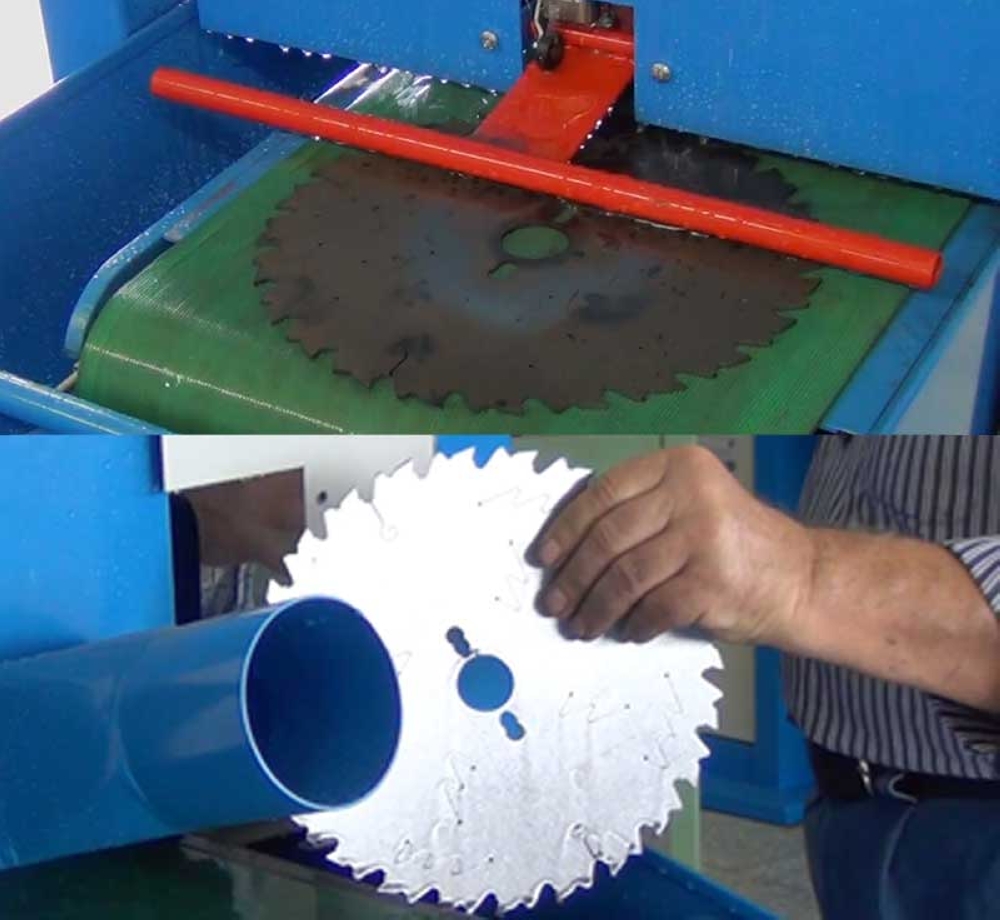

Nouzové zařízení na vstupu

Nouzové zařízení umístěné u vstupu umožňuje zastavit stroj, pokud obsluha vloží obrobek s větší tloušťkou, než je nastavena na stroji, čímž se zabrání poškození součástí stroje, jako je drážkované gumové kolo, dopravní pás a brusný pás.

Odsávací kryt se třemi sacími připojeními

Odsávací kryt (průměr 80 mm) je nezbytný pro suché obrábění, neboť bude muset být připojen k výkonnému vysavači, aby byl dopravní pás čistý.

Pogumované a drážkované kontaktní kolo (č.3)

Pogumované kontaktní kolo je drážkované (tvrdost 60 Shore) pro lepší trakci brusného pásu a větší úběr materiálu obrobku. Před montáží do stroje je broušeno na brusce pro homogenní rotaci a lepší zpracování při jakékoli řezné rychlosti.

Brusný pás (č.3)

Brusný pás se speciální anti-protahovací oporou pro mokré obrábění je namontován ve stroji připraven k použití.

Antivibrační vyrovnávací patky

Pevný podstavec je osazen antivibračními tlumicími podpěrnými patkami, které umožňují perfektní vyrovnání stroje a minimalizaci vibrací během obrábění.

Stroj splňuje požadavky normy CE.

• Stroj se značkou shody CE vyrobený v souladu s požadavky nejnovějších příslušných směrnic.
• Stroj kompletní s návodem k obsluze, včetně certifikátu shody CE, zkušebního listu a rozloženého pohledu s příslušným seznamem náhradních dílů.
• Stroj vybavený sadou servisních klíčů vhodných pro nastavení a údržbu stroje.

Záruka evropských norem

Přísné testy zaručují, že jsou dodrženy všechny požadavky a normy nezbytné pro získání záruky v souladu s evropskými normami. Od projektu věnujeme velkou péči a pozornost výrobě stroje s vysokou úrovní kvality, abychom dodávali stroje, které vydrží po dlouhou dobu.

kód M2V.76Dvourychlostní motor pro brousicí jednotku (A)

Příplatek za výměnu standardního motoru (1500 ot/min) za dvourychlostní motor 1400-2800 ot/min a elektrický panel vybavený přepínačem.

kód INV.76Frekvenční měnič regulace otáček brousicí jednotky (A)

Příplatek za přidání invertoru pro elektronickou regulaci rychlosti brusného pásu od 150 do 3000 ot/min a za elektrický panel vybavený potenciometrem, digitálním displejem a filtry pro chlazení elektrického panelu. Invertor umožňuje operátorovi nastavit rychlost broušení, která nejlépe vyhovuje typu materiálu a požadované úrovni dokončení.

kód M2V.76Dvourychlostní motor pro brousicí jednotku (B)

Příplatek za výměnu standardního motoru (1500 ot/min) za dvourychlostní motor 1400-2800 ot/min a elektrický panel vybavený přepínačem.

kód INV.76Frekvenční měnič regulace otáček brousicí jednotky (B)

Příplatek za přidání invertoru pro elektronickou regulaci rychlosti brusného pásu od 150 do 3000 ot/min a za elektrický panel vybavený potenciometrem, digitálním displejem a filtry pro chlazení elektrického panelu. Invertor umožňuje operátorovi nastavit rychlost broušení, která nejlépe vyhovuje typu materiálu a požadované úrovni dokončení.

kód M2V.76Dvojité otáčky pro brousicí jednotku (C)

Příplatek za výměnu standardního motoru (1500 ot/min) za dvourychlostní motor 1400-2800 ot/min a elektrický panel vybavený přepínačem.

kód INV.76Frekvenční měnič regulace otáček brousicí jednotky (C)

Příplatek za přidání invertoru pro elektronickou regulaci rychlosti brusného pásu od 150 do 3000 ot/min a za elektrický panel vybavený potenciometrem, digitálním displejem a filtry pro chlazení elektrického panelu. Invertor umožňuje operátorovi nastavit rychlost broušení, která nejlépe vyhovuje typu materiálu a požadované úrovni dokončení.

kód SPU.76Sušicí zařízení pro odcházející obrobky

Sušicí zařízení je ventilátor, který vytváří vzduchovou clonu a umožňuje sušení obrobků na výstupu.

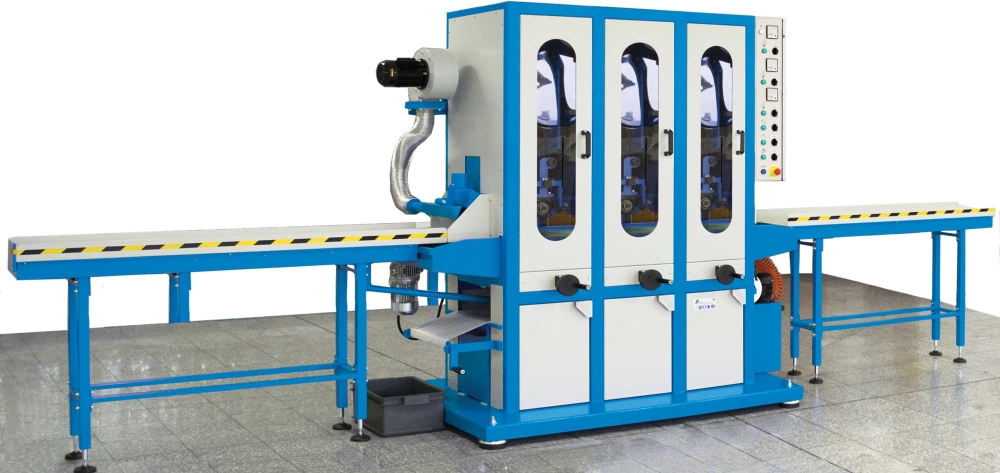

kód RUL.76Válečkový stůl: modul 1,5 m

Válečkový stůl pro podepření obrobků na vstupu a/nebo výstupu, nastavitelný čtyřmi samonivelačními nožkami. Je vybaven pogumovanými válečky, aby se zabránilo poškození obráběných dílů. Je kompletní s odkapávačem pro zachycení chladicí kapaliny a její vrácení do nádrže, a pro udržení čistého pracovního prostředí.

kód CODIVKontaktní kola s různým pogumováním

Do stroje je možné namontovat různé kontaktní kotouče dle typů obrábění, které mají být prováděny. Můžeme dodat hladké pryžové kotouče, drážkované s různými typy drážek, s různou tvrdostí pryžového povlaku (Shore) a také povlaky z různých materiálů (černá vulkanizovaná pryž, Vulkollan apod.).

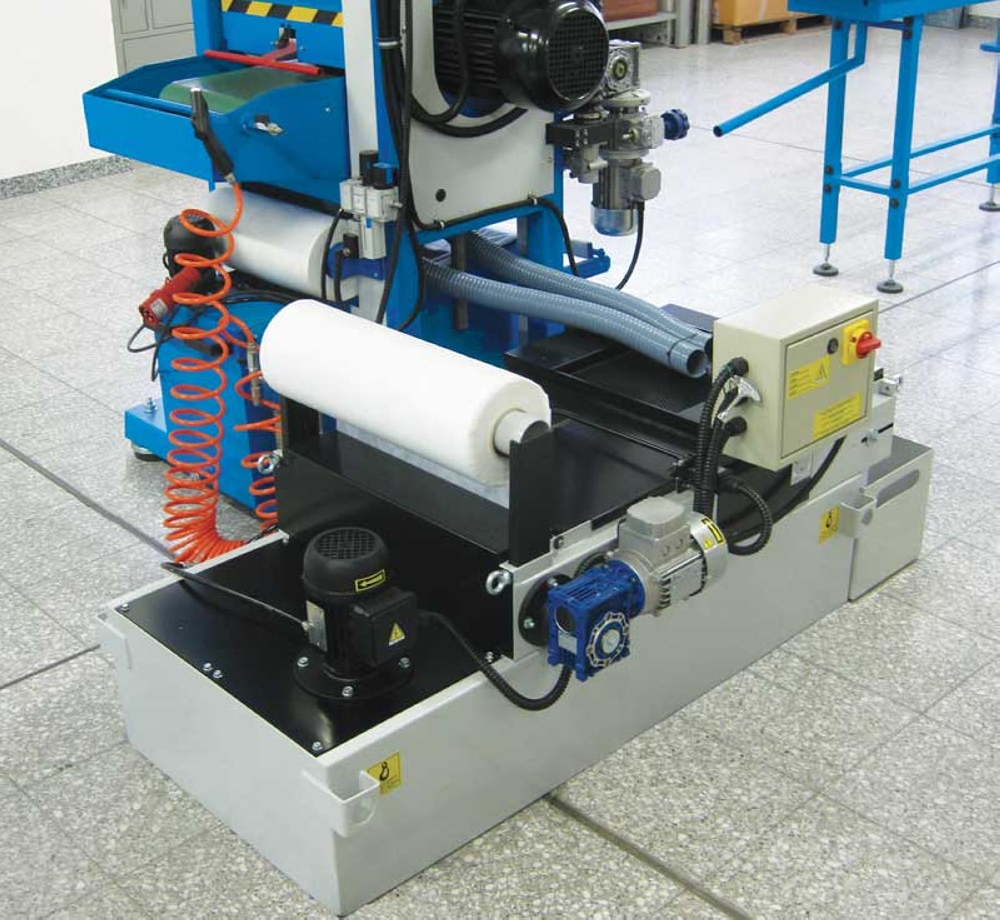

kód VRAAutomatický filtr chladicí kapaliny

Toto zařízení je automatické filtrační zařízení pro chladicí kapalinu. Je vybaveno sběrnou nádrží o objemu 170 litrů a elektrickým čerpadlem pro nepřetržitou recirkulaci ve stroji. Automatická filtrace probíhá pomocí plováku, který detekuje, kdy je filtrační tkanina znečištěná a již nemůže filtrovat, a v tom okamžiku posune pás a nahradí znečištěnou filtrační tkaninu novou, aniž by byl nutný zásah operátora.

kód 135/VBrusný pás

Specifický brusný pás pro mokré broušení. Různé zrnitosti: P36÷P400

kód 149/D'Scotch-brite' pás

Specifický pás 'Scotch-brite' pro mokré broušení. Různé zrnitosti.
